Következő Generációs DAS rendszer



A QSAN XCubeDAS CD5300 DAS rendszer a legújabb 12Gb/s SAS bővítménnyel lett ellátva, és a kiszolgáló szerverek könnyebb kapacitás kiterjesztéséért, magas átmenő teljesítményt igénylő alkalmazások, a nagyfokú rendelkezésre állás, a non-stop szolgáltatások, valamint a rugalmas és korlátozott költségvetésű tárolási tervezés miatt hozták létre.

Magas minőség és teljesítmény



Az XD5300 megoldás felállított egy új tárolási szabványt a direktbe-kötött tárolók számára. A széria támogatja a 10X2Gb/s SAS kiterjedésű portok rugalmas futási idő konfigurációt három topológiai támogatással, és lehetővé teszi az IT managerek számára, hogy kihasználják a teljes 480Gb/s sávszélességet a különböző alkalmazásokhoz. Az XD5300 széria teljes mértékben tesztelt eltérő konfigurációkkal és a rendszer maximum non-cache teljesítménye magasabb mint 24,000Mb/s. Az optimalizált 12Gb/s SAS tároló rendszer kombinálva van a QSAN leghatékonyabb firmware-vel, a jó hardware elrendezés, a garantált teljes csatornás sávszélesség minden 12Gb/s sas portra, és a központi vezérlő software, lehetővé teszi az XCube DAS D5300 számára, hogy elérje a 24,000Mb/s teljesítményt, 480Gb/s adat sávszélességet. Ez a széria ideális video szerkesztéshez/vágáshoz, felhő tároláshoz, élő közvetítéshez, műsorszóráshoz, virtualizáláshoz és adatközpontokhoz.

Széles körű termékportfólió



Az XD5300 sorozat számos formai tényezőt tartalmaz, többek között:

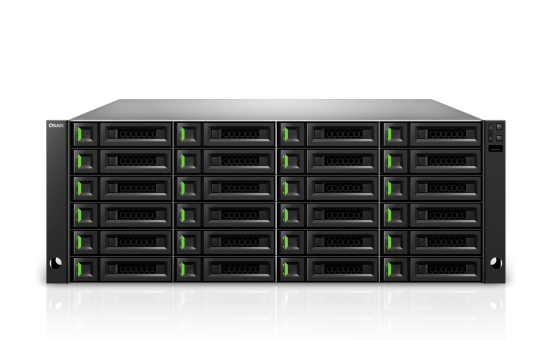

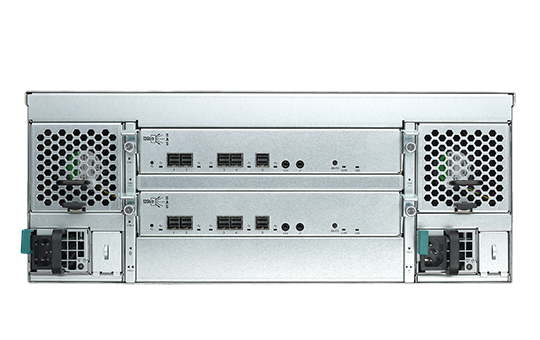

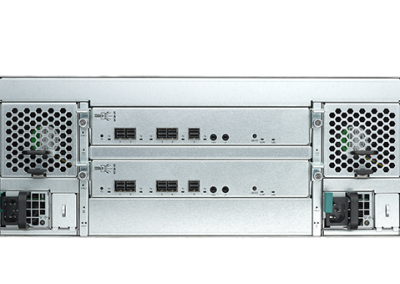

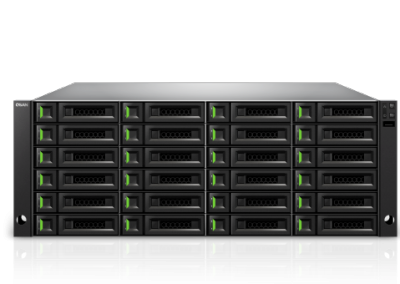

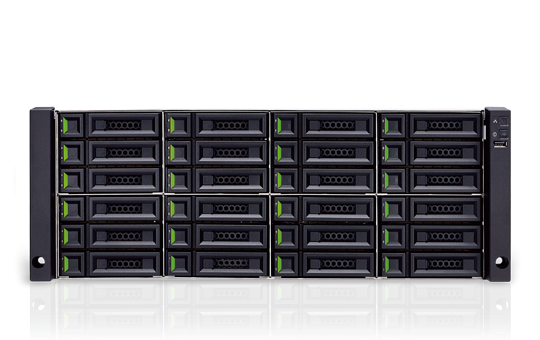

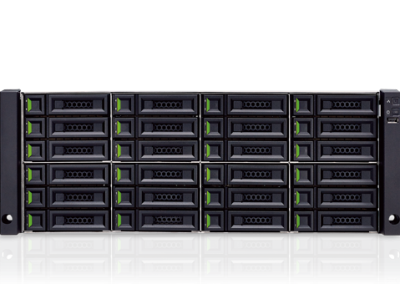

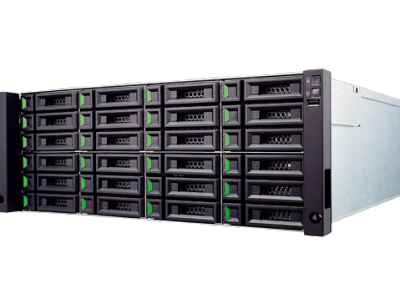

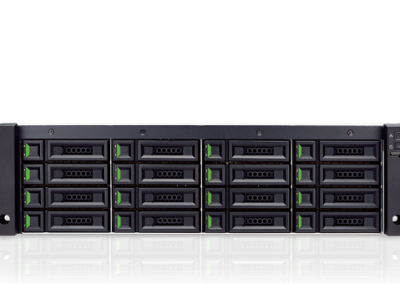

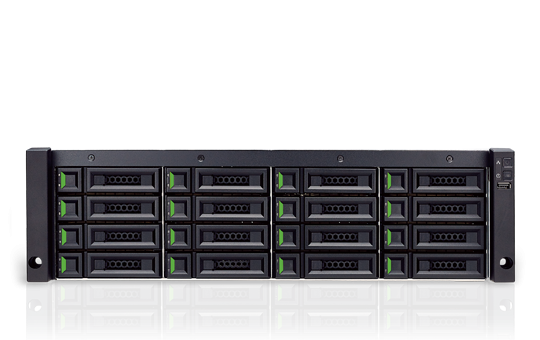

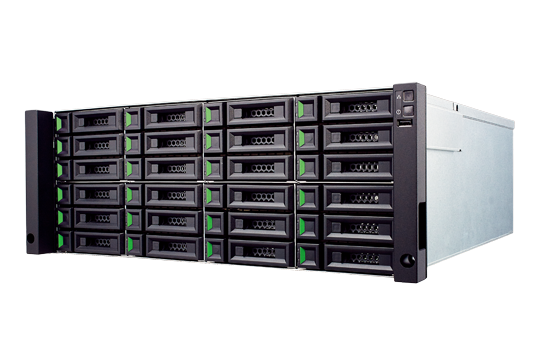

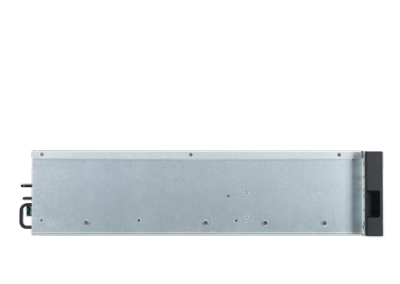

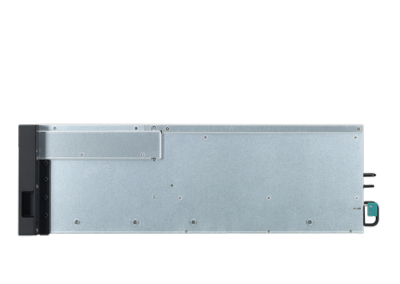

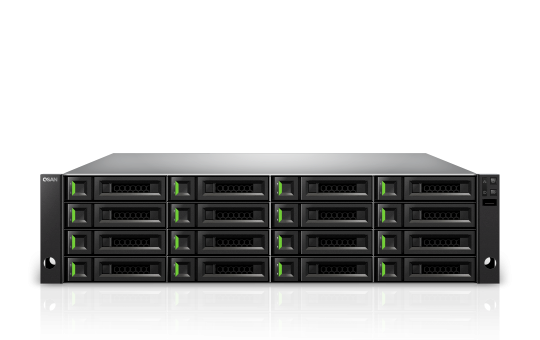

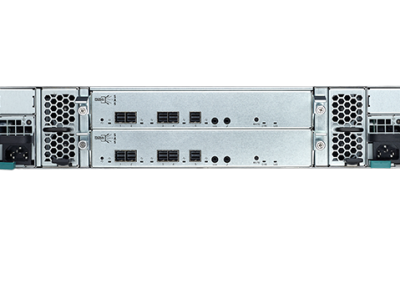

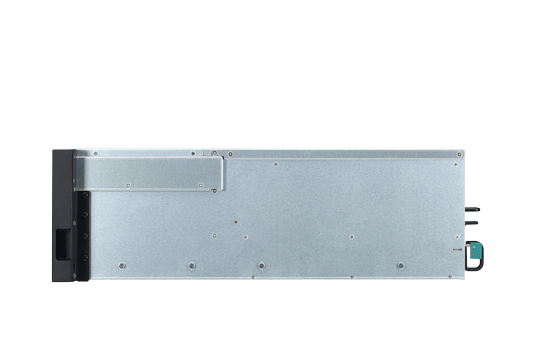

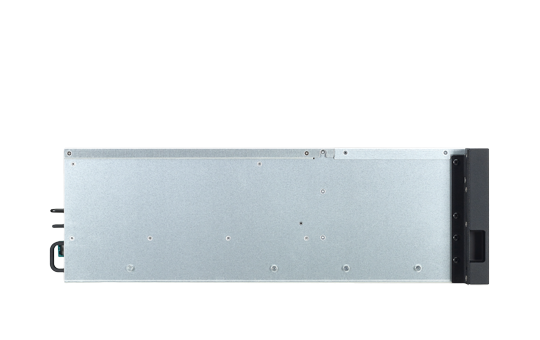

XD5324: 4U 24-bay, LFF (Large Form Factor)

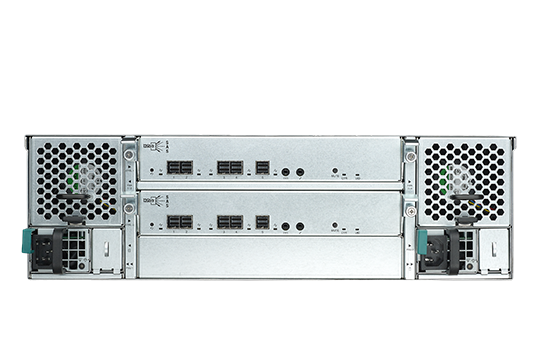

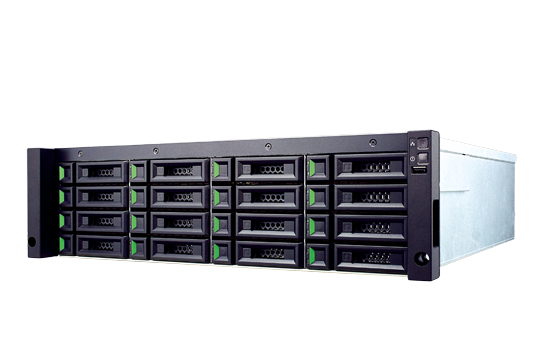

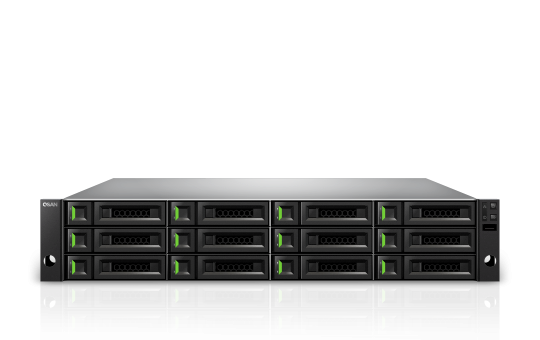

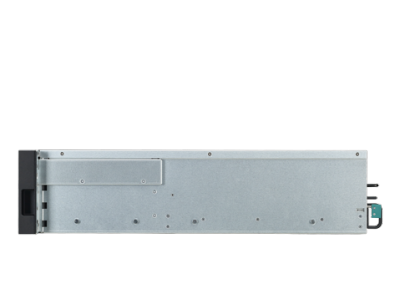

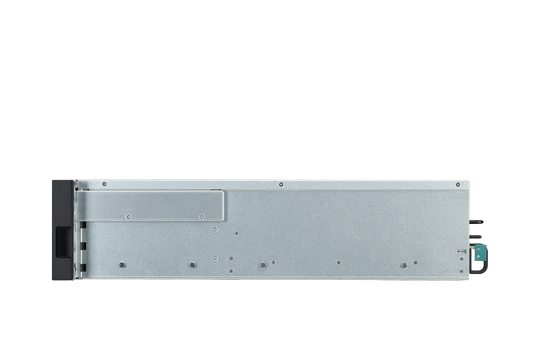

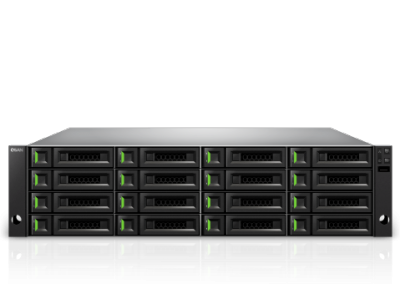

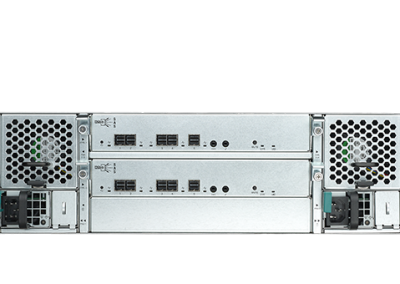

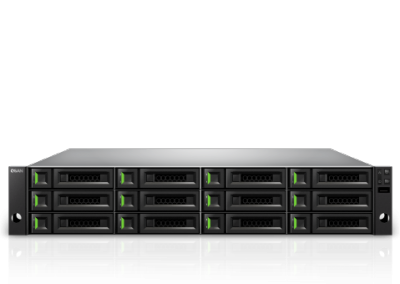

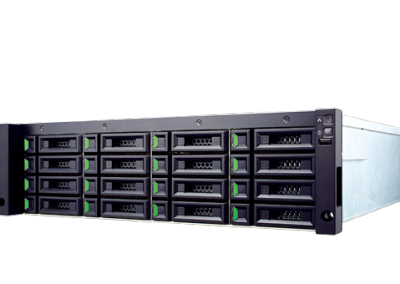

XD5316: 3U 16-bay, LFF

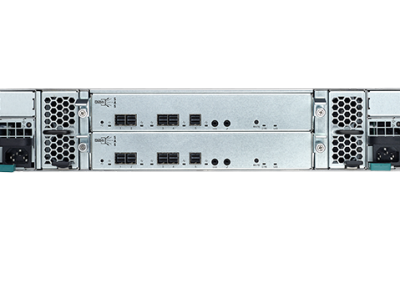

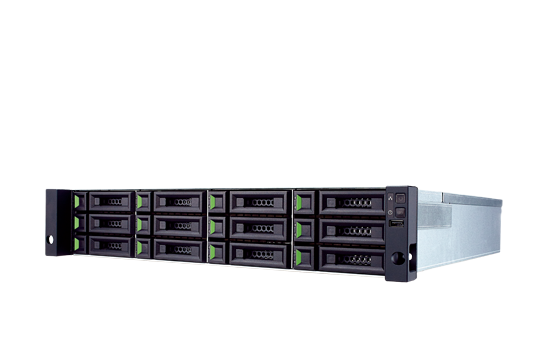

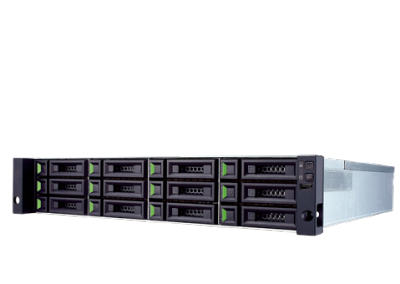

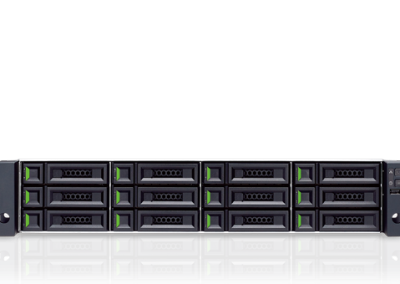

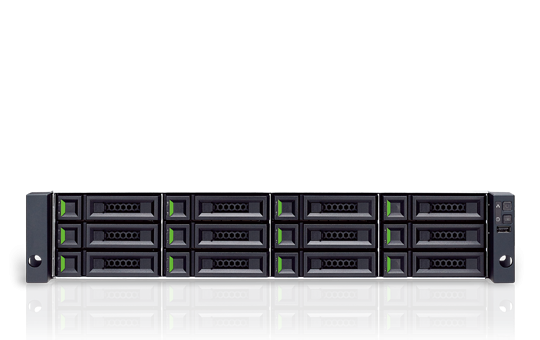

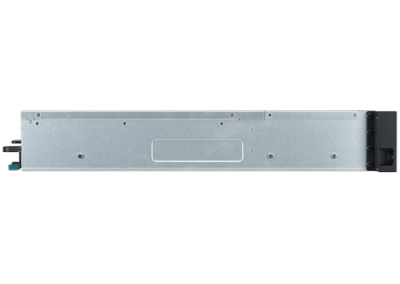

XD5312: 2U 12 lapos, LFF

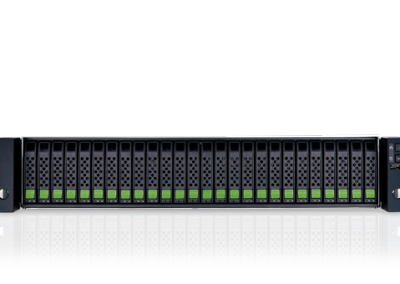

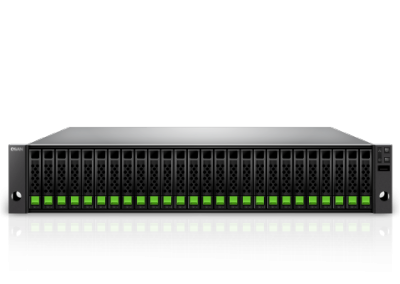

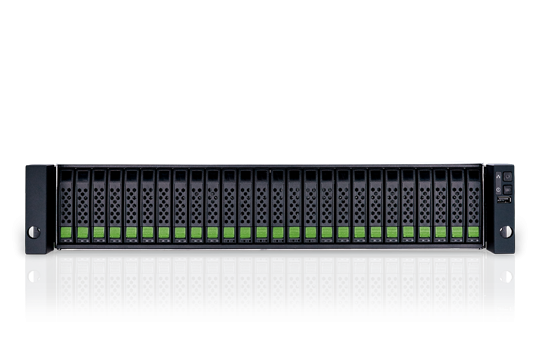

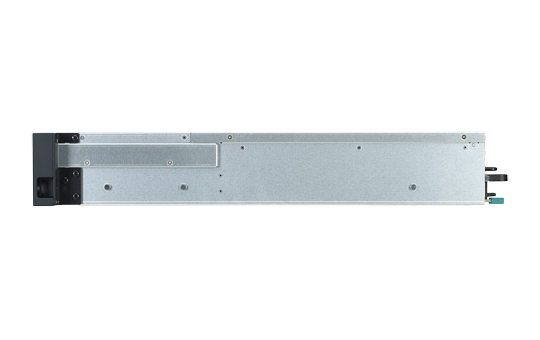

XD5326: 2U 26-bay, SFF (Small Form Factor)

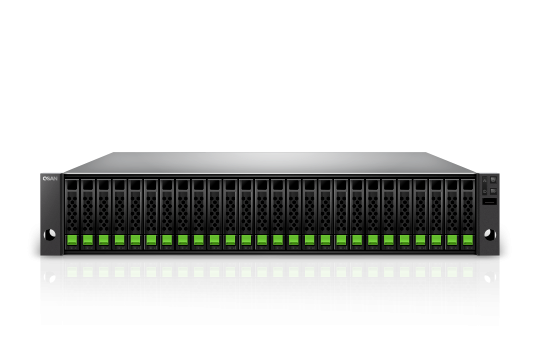

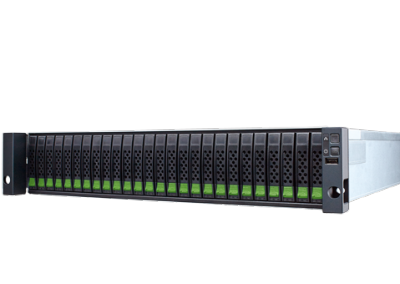

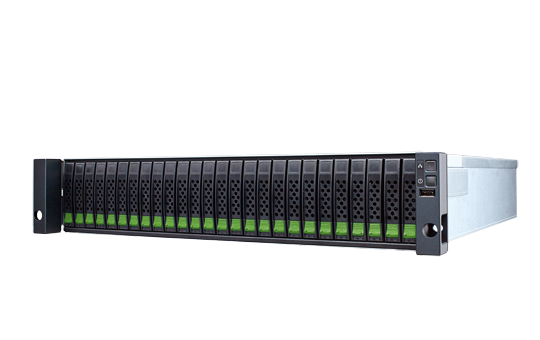

A QSAN XD5326 modell (2,5 “2U 26-bay) az iparág első nagy sűrűségű flash / low power DAS tárolója. Két további tárolóhelye van (kb. 8% -kal több kapacitással), mint a piacon elérhető népszerű 2U 24 lapos termékek.

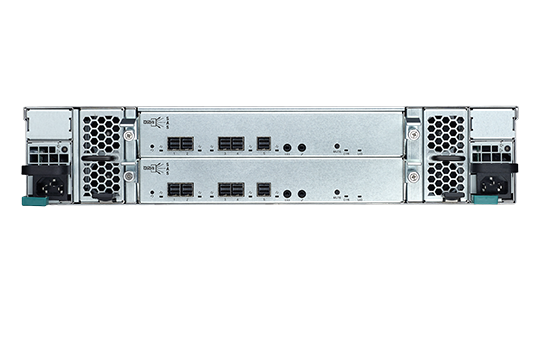

Kettős aktív vezérlő és magas hozzáférhetőségű kialakítás

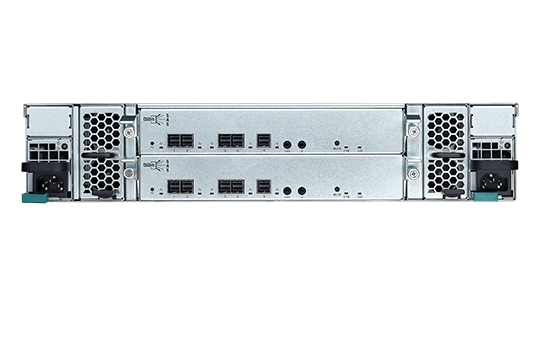

Az XCubeDAS XD5300 DAS rendszer bemutatja a teljesen redundáns összetevőit minden jelentős funkcióhoz, beleértve a kettős vezérlőket, a tápellátásokat, a ventilátor modulokat, a kiszolgáló portokat, és a bővítő portokat.

A hardware redundáns modul tartalmazza:



Az XD5300 sorozat teljesen moduláris, kábel nélküli architektúrát kínál. A Dual-Active vezérlőkön kívül a készülék belsejében található összes kritikus elem, például tápegység modulok, ventilátor modulok és forró dugaszolható csatlakozók biztosítják a hibatűrést.

Többszörös elérés



Hogy nyújtsunk egy hibatűrő és terheléskiegyenlítő tároló rendszert minden adatelérésnek a rendszerben a merevlemezektől, a backplane-eken át a szerverekig szükség van a közös hardware redundanciára és jól meghatározott firmware redundancia védelemre. Az XCubeDAS XD5300 széria teljesen redundáns eléréssel és védelemmel lett megalkotva és kompatibilis a Microsoft Windows MPIO-val, és Linux multieléréssel. A multielérés software rétegek az operációs rendszerben fel tudják használni a redundáns elérést, hogy biztosítsák pl: a terheléskiegyenlítést, a hibatűrést, és a dinamikus újrakonfigurálást.

Rugalmas bővítés



Az XD5300 sorozatú bővítőrekeszek rugalmas meghajtási konfigurációkat kínálnak. Az XD5324 / XD5316 / XD5312 modellek LFF házához támogatják a 3,5 “/ 2,5” SAS, az NL-SAS HDD és a 2,5 “SAS, SATA SSD kombinációkat. Az XD5326 modellek SFF házához 2,5 “SAS, NL-SAS HDD és 2,5” SAS, SATA SSD-t támogatnak.

A lemezmeghajtók maximális számának támogatása a HBA-k és a RAID-vezérlőkártyák képességétől függ. A QSAN XCubeSAN SAN sorozat bővítéséhez legfeljebb tíz XD5300 sorozatot támogat a bővítéshez és lehetővé teszi akár 286 meghajtó (akár SAN tárolását is) méretezését.

Sokoldalú topológiák: Sorba kapcsolás, Fordított és Fa



Az XD5300 széria jellemzi az összes kiszolgáló és kiterjedt port konfiguráció 12Gb/s SAS topológiáját és permutációját. Az XD5300 széria támogatja az összes 12Gb/s SAS topológiát, beleértve a soros kapcsolást, a fordítottat és a fát. Az XD5300 széria szabadon tudott fejlődni, hogy összekösse a különböző kapcsolatokat a kiszolgáló szerverekkel. A 10X12Gb/s SAS portos támogatással rendszerenként, ez az eszköz nagyszerű a felhasználók számára, hogy kitalálják a megfelelő elrendezést, és hogy kihasználják az XD5300 rendszereket.

Felosztás



A felhasználók ki tudnak választani egyedülálló lemezcsoportokat és zónákra oszthatják. Több mint 5 zónát lehet létrehozni rendszerenként. Ez a felosztási tulajdonság nagyobb biztonságot ad leginkább a direktbe kötött rendszereknél. Különböző kiszolgáló szerverek tudnak csatlakozni ugyanahhoz az XD5300 rendszerhez különböző zónákon keresztül eltérő hozzáférési sémákkal a különböző zónákhoz.

Futásidő konfiguráció



Az XD5300 vezérlő kiszolgáló és bővítő portok konfigurálhatóak és módosíthatóak (IN/OUT)) a futási idő alatt a különböző konfigurációkhoz és környezeti követelményekhez. A beállítás azonnal életbe lép a rendszer újraindítása nélkül.

QSAN CubeView központi vezérlő software



A CubaView CMS képes megfigyelni és kezelni a rendszer logokat, a merevlemez státuszát, a tárolót, a firmware frissítést, valamint előzményeket a rendszer hőmérsékletről, töltésről, és ventilátor sebességről. A rendszer támogatja a parancssort és a S.E.S.-t ami lehetővé teszi az IT managerek számára a tároló rendszer teljes vezérlését.

CubeView letöltés >

Az interoperabilitás


Az XD5300 sorozat nagy átjárhatóságot biztosít. Támogatja a következő operációs rendszereket és virtualizációs környezeteket futtató kiszolgáló szervereket.
  • Windows Server 2008, 2008 R2, 2012, 2012 R2, 2016
  • SLES (SUSE Linux Enterprise Server) 10, 11, 12
  • RHEL (Red Hat Enterprise Linux) 5, 6, 7
  • CentOS (Community ENTerprise Operating System) 6, 7
  • Solaris 10, 11
  • FreeBSD 9, 10
  • Mac OS X 10.11 or later
  • VMware vSAN
  • Citrix
  • Windows Hyper-V & Storage Spaces

Széles kompatibilitás



A QSAN termékfejlesztési és tesztelési részlegei kiterjedt tesztelési erőforrásokat fektettek be a perifériák, köztük a HBA-k, a RAID vezérlőkártyák, a SAS HDD-k és az SSD-k kompatibilitásának ellenőrzésére annak biztosítása érdekében, hogy az XD5300 sorozat maximális kompatibilitást biztosítson. Az XD5300 sorozat teljes körű kompatibilitást biztosít a HBA-k és a RAID vezérlő kártyák számára.

  • Broadcom (LSI) 12 Gb / s és 6 Gb / s SAS HBA
  • Broadcom (LSI) 12Gb / s és 6Gb / s SAS RAID vezérlőkártyák
  • ATTO 12Gb / s & 6Gb / s SAS HBA
  • ATTO 6Gb / s SAS RAID vezérlőkártyák

A QSAN emellett minősítette a legnépszerűbb SAS HDD-ket és SSD-ket a piacon. Felhasználóink a legmagasabb rugalmassággal rendelkeznek a legfejlettebb merevlemez-meghajtók vagy SSD flash meghajtók közül választva, és igényeiknek megfelelően vásárolják meg a legjobb költség / teljesítmény meghajtókat, jelentősen csökkentve az informatikai infrastruktúra beruházási költségeit. A részletes kompatibilitási mátrix megtalálható a QSAN weboldalán.

Kompatibilis Matrix letöltés >

Zöld technológia



Az XD5300 firmware-t úgy tervezték hogy hozzájáruljon az energia megtakarításhoz. A bootolási folyamatot optimalizálták minden összetevőhöz, hogy elkerüljék a felesleges energia pocsékolást. Az XD5300 tároló vezérlő procedúra figyeli és vezérli a rendszer hőmérsékletet a QSAN optimalizált hűtőmechanizmusával. A 80 Plus Platinum tápellátás 94%-os hatékonyságot produkál 50%-os töltésnél, valamint 90%-osat 20%-os töltésnél.

Tudj meg többet a QSAN Zöld Technologiájáról >

Hardware

I/O Controller

Dual-active controller (Model : XD5324D / XD5316D / XD5312D / XD5326D)

Single-upgradable controller (Model : XD5324S / XD5316S / XD5312S / XD5326S)

Host & Expansion Connectivity
(per Controller)

5 x 12Gb/s SAS wide ports (SFF-8644)

Drive Type

XD5324 / XD5316 / XD5312

  • Mix & match 3.5″ 2.5″ SAS, NL-SAS HDD
  • 2.5” SAS, SATA SSD (6Gb MUX board needed for 2.5″ SATA drives in dual controller system)

XD5326

  • 2.5″ SAS, NL-SAS HDD
  • 2.5” SAS, SATA SSD (6Gb MUX board needed for 2.5″ SATA drives in dual controller system)

HBAs & RAID Cards Support

Broadcom (LSI) 12Gb/s & 6Gb/s SAS HBAs

Broadcom (LSI) 12Gb/s & 6Gb/s RAID Cards

ATTO 12Gb/s & 6Gb/s SAS HBAs

ATTO 12Gb/s & 6Gb/s RAID Cards

Expansion Capabilities

Up to 10 expansion units behind QSAN SAN storage

SAN Models Support

QSAN XCubeSAN XS5200, XS3200, XS1200 series

Dimension
(H x W x D)

19” Rackmount

  • XD5324 (4U 24-bay, LFF) : 170.3 x 438 x 515 mm
  • XD5316 (3U 16-bay, LFF) : 130.4 x 438 x 515 mm
  • XD5312 (2U 12-bay, LFF) : 88 x 438 x 515 mm
  • XD5326 (2U 26-bay, SFF) : 88 x 438 x 491 mm

Power Supply

80 PLUS Platinum, two redundant 770W (1+1)

AC Input
   100~127V    10A, 50-60Hz
   200~240V    5A, 50-60Hz

DC Output
   +12V        63.4A
   +5VSB      2.0A

Fan Module

2 x hot pluggable/redundant fan modules
Software

Host & Expansion Port Configuration

  • Automatic configuration
  • Recommended configuration
    • 5 IN
    • 4 IN 1 OUT
    • 3 IN 2 OUT

SAS Topology

  • Cascade
  • Reverse
  • Tree

Security

  • Zoning

Green & Energy Efficiency

  • 80 PLUS Platinum power supply
  • Wake-on-LAN to turn on or wake up the system only when necessary with QSAN XCubeSAN series

Host Operating Systems Support

  • Windows Server 2008, 2008 R2, 2012, 2012 R2, 2016
  • SLES (SUSE Linux Enterprise Server) 10, 11, 12
  • RHEL (Red Hat Enterprise Linux) 5, 6, 7
  • CentOS (Community ENTerprise Operating System) 6, 7
  • Solaris 10, 11
  • Free BSD 9, 10
  • Mac OS X 10.11 or later

Software-Defined Storage & Hyper-Converged Solution Support

  • VMware vSAN
  • Microsoft Windows Server Storage Spaces
Warranty & Regulatory

Warranty

System : 3 years

Regulatory

CE, FCC, BSMI, VCCI, KCC
Operating Environment

Temperature

Operating temperature : 0 to 40°C
Shipping temperature : -10 to 50°C

Relative Humidity

Operating relative humidity : 20% to 80% non-condensing
Non-operating relative humidity : 10% to 90%
